소용량 고체 분체 유량계
특징
- 기존방식의 계량기 사용없이 직접 이송량 측정
- 최신 마이크로웨이브 기술이용 실시간 유량측정
- 산업현장의 열약한 조건에서도 사용가능
발전소 제철 시멘트 화학 식품
원리

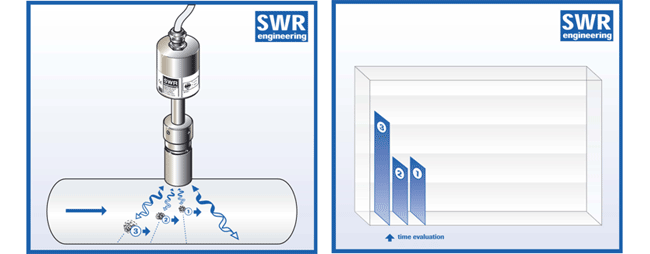

센서로부터 발진된 마이크로파는 이송중인 물체에 부딪쳐 반사되어 되돌아 오는데, 이때 신호를 “주파수”,”진폭”으로 계산하여 유량을 측정. (물체양의 변화는 에너지 변화와 비례)
적용사례
자유낙하
이송되는 시멘트 양을 벨트 웨이어로 측정하여 황산제이철(iron-II-sulphate)의 투입량을 결정한다. 투입비율은 0.2~0.3%
- 효과
소용량 고체,분체 유량계로 황상제이철의 양을 직접 측정하여 스크류의 속도조정 가능
총량제어
싸이로에서 분리기로 공급되는 양의 변화가 심합니다.
- 효과
소용량 고체, 분체 유량계로 유량측정과 자료화 가능.
분리기에서 분쇄기로 공급되는 원료의 양 측정과 최종제품의 품질관리 가능
이차 연료 공급
보일러의 연소실에는 이차 연료가 공급됩니다. 파이프 내에 이송되는 연료의 투입량 측정과 최적의 투입량 조절이 불가능
- 효과
소용량 고체,분체 유량계로 각각의 파이프내 이차연료 이송량의 모니터링 및 투입량 조절이 가능하여 최적의 연소효율을 위한 연료투입 가능
제품사양

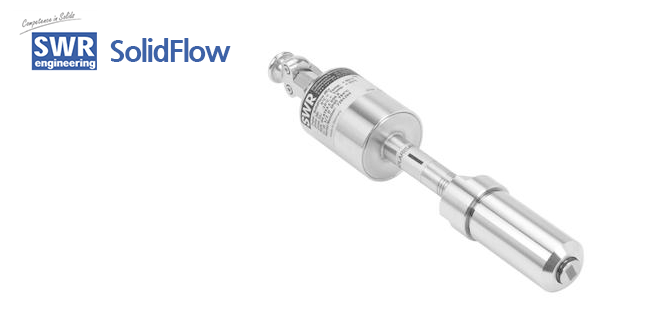

Sensor/Sensor accommodation
Transmitter
C-Box
| Housing | stainless steel 1.4571 |
|---|---|
| Protection category | IP65, DustEX 20 or GasEx (option) |
| Operating temperature | front end of sensor : -20… +80℃ [-4…+176℉] optional : -20… +200℃ [-4…+392℉] sensor electronic : +0… +60℃ [+32…+140℉] |
| Max. Working pressure | 1 bar, optional 10 bar |
| Working frequency | K-Band 24, 125 GHz, ±100 MHz |
| Transmitting power | Max. 5 mW |
| Weight | 1.3 kg |
| Dimension | Ø 60, Ø 20, L 271 mm |
| Accuracy | ± 2...5% in calibrated range |
| Supply voltage | 110/230 V, 50 Hz (optional 24 V DC) |
|---|---|
| Power consumption | 20W / 24 VA |
| Current consumption | Max. 1 A at 24 V |
| Protection category | IP 65 according to EN 60 529/10.91 |
| Operating temperature | -10 … +45 ℃[+14...+113 ℉] |
| Enclosure dimensions | 258 x 237 x 174 (W x H x D) |
| Weight | Approx. 2.5 kg |
| Interface | RS 485 / RS 232 C (ModBus) |
| Cable glands | 3 x M16 (4.5-10 mm Ø) |
| Screw terminals | 0.2-2.5 mm² [AWG 24-14] |
| Current output signal | 4 … 20 mA (0 … 20 mA), load < 500Ω |
| Measurement value alarm relay output |
Relay with switching contact Max. 250V AC, 1A |
| Data storage | Flash |
| Pulse output | Open Collector - Max. 30V, 20mA |
| Size | 98 x 64 x 35 mm (W x H x D) |
|---|
