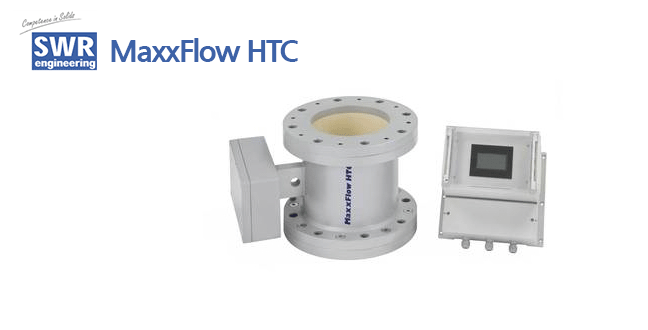

대용량분체 유량계
특징
- 작업공정에 방해 없이 연속적으로 측정
- 측정 시 유량에 제한이 없음
- 사각형,원형 배관,덕트에 설치
- 측정물의 속도 변화와 관계없이 측정
- 수직/경사면에 설치 가능(자유낙하)

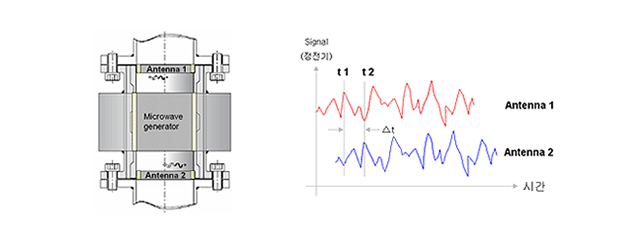

원리
밀도 측정(kg/m3)
(밀도x속도x단면적)
- 측정 pipe내 흐르는 solid의 밀도는 ΔA(에너지 감쇄)에 비례한다.
- K(density) = f(ΔA)
- celibration : 관내에 흐르는 solid의 밀도 reference 값으로 보정함.
- V = ℓ/Δt, Δt=t2-t1
- A = 가로 x 세로, 반지름 x 반지름 x π = m2
(밀도x속도x단면적)
적용사례
Rotary valve 공급 제어시스템
트럭 포장 Line의 이송량 총량 공급제어
정량공급 시스템[CFW대체용]
Rawmill mixing 공정
Screw feeder 공급 제어시스템
트럭 포장 Line의 이송량 총량 공급제어
정량공급 시스템[CFW대체용]
Rawmill mixing 공정
제품사양
Sensor/Sensor accommodation
Transmitter
| Housing | Steel St52, powder-coated (optional stainless steel 1.4571) NW 150/200 mm, Flange according EN 1092-1 |
|---|---|
| Inner pipe | Ceramic Al2O3 |
| Protection category | IP 65; ATEX: Cat. 3 D |
| Operating temperature | Sensor pipe : -20… + 120℃ Sensor electronic : 0… + 60℃ |
| Max. working pressure | 1 bar, optional 10 bar |
| Working frequency | 88 kHz |
| Transmitting power | Max. 2 mW |
| Weight | Depending on model |
| Dimension | NW 150: B = 420 mm, H = 290mm NW 200: B = 480 mm, H = 310mm |
| Accuracy | ± 2 …5 % (in calibrated measuring range) |
| Power supply | 110/240 V AC, 50 Hz, optional 24 V DC |
|---|---|
| Power consumption | 20 W / 24 VA |
| Protection category | IP 65 to EN 60 529/10.91 |
| Operationg temperature | -10 … +45℃ [14…113℉] |
| Dimensions | 225 x 237 x 174 (W x H x D) |
| Weight | Approx. 2.5kg |
| Cable glands | 3 x M16 (4.5-10mm Ø) |
| Terminal clamp wire size | 0.2-2.5 mm2 [AWG 24-14] |
| Current output signal | 2 x 4 ... 20 mA [0 ...20 mA), load < 700 Ω |
| Alarm output Error output |
Relay with toggle switch - max. 250 V AC, 1 A |
| Data backup | Flash memory |
| Impulse output | Open collector - max.30 V, 20 mA |
| RS 485 interface | ModBus |
