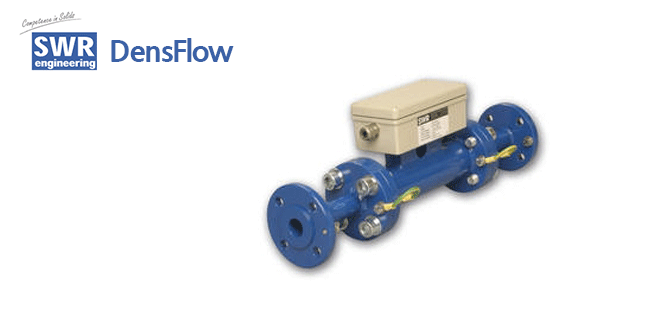

고밀도 분체 유량계
특징
- 직접 이송량 측정을 측정, 이송량 조절 가능
- 이송 속도, 밀도의 변화를 자동으로 보정
- 수직,수평,경사면 배관적용 가능, 고밀도 이송에 적합
- 열약한 조건에서도 사용가능(내수성,내마모성 등)
- 수직/경사면에 설치 가능(자유낙하)
화학 제철 시멘트 발전소 식품

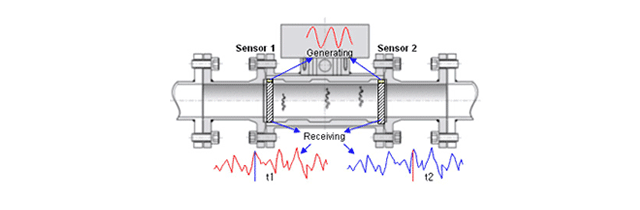

원리
(밀도x속도x단면적)
피 측정물의 이송 속도,수송관의 단면적,밀도를 측정하여 관내의 흐르는 수송량을 측정
밀도 측정(kg/m3)- 측정 pipe내 흐르는 solid의 밀도는 ΔA(에너지 감쇄)에 비례한다.
- K(density) = f(ΔA)
- celibration : 관내에 흐르는 solid의 밀도 reference 값으로 보정함.
- V = ℓ/Δt, Δt=t2-t1
- A = ℓx d
(밀도x속도x단면적)
적용사례
연료 이송제어
고로, 각종 소각 설비의 연소실에 공급되는 미분탄은 여러 개의 분개 pipe를 통하여,고 밀도로 이송 되어진다.
각 분개 pipe로 부터, 미분탄을 공급받는 연소실의 효율은 각 분개 pipe의 이송량이 일정 할 때, 고 효율을 유지 할 수 있고, 에너지 절감 효과를 얻을 수 있다.
DensFlow는 각 분개 pipe의 실제 이송 유량을 측정하여, 콘트롤 밸브를 제어함으로 일정한 유량을 공급하게 한다.
고밀도 이송량제어
이송 PIPE내에 고밀도로 이송되는 고체,분체는 속도와 밀도의 변화가 심하여, 그 유량을 측정하기 어렵다.
DensFlow는 그러한 분체의 이송량을 분체의 속도와 밀도의 변화를 계산하여, 자동 보정함으로 실시간으로 정확한 이송량을 측정 할 수 있다.
제품사양
Sensor pipe
Transmitter
Additional Data
| Housing | Steel St 52, powder-coated (optional Stainless steel 1.4571 DN 10… 125 mm (bigger diameters on demand) Flange DIN 2576 |
|---|---|
| Inner pipe | POM, PTFE |
| Protection category | IP 65 |
| Ambient temperature Mediums temperature |
Sensor electronic : -20… + 60℃ Sensor pipe : -20… + 80℃ (higher temperatures on demand) |
| Working pressure | Max. 16 bar, optional 25 bar |
| Working frequency | 100 kHz |
| Weight | Depending on the nominal diameter |
| Velocity range | 1…10 m/s |
| Dimension | Ø DN + 90 mm, L 500 mm |
| Accuracy | ± 2…5 % in calibrated range |
| Power supply | 24 V DC |
|---|---|
| Power consumption | 12 W |
| Operating temperature | -10 … +45℃ |
| Dimension | 19"-rack system [3HE, 28TE, L227 mm] |
| Weight | Approx. 0.7 kg |
| Input | 2 x Velocity 0…20 mA 1 x Density 0…20 mA |
|---|---|
| Connection | Connector (DIN 41612) Type B 32 pol. |
| Current output | Flow rate :4…20 mA Velocity :4…20 mA Density :4…20 mA Load < 500 Ω |
| Serial output | RS 485, ModBus protocoll |
| Control unit | LCD-Display, lighted, 16 x 2 Digits, 4 x Push button |
| Data protection | EEPROM |
