더스트 유량계
특징
- 모든 종류의 먼지 측정
- 손상된 백필터 감지
- 모든 금속성 배관에 설치 가능
- 먼지의 흐르는 경향 및 먼지의 양 측정
- 유지 보수가 필요 없음
- 설치 위치가 위험지역이면 원격으로 장비의 교정작업 가능
화학 제철 시멘트 식품 레미콘 발전소 반도체 크리닝룸 도장
원리

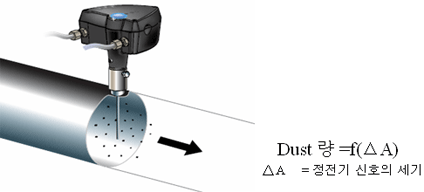

미세 입자들간의 상호작용으로 발생하는 정전기를 이용하여 미세 먼지 입자의 흐르는 양을 측정
- 정전기 신호는 전자 모듈에 전달되고 증폭된다. (정전기 신호는 미세먼지 입자의 흐르는 양에 비례하여 변함)
- 모듈에서 정전기 신호의 세기를 측정하여 관내 흐르고 있는 미세 먼지 입자의 양을 측정
적용사례

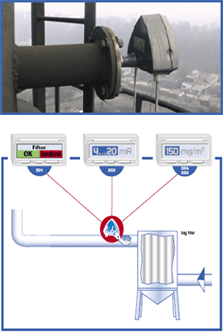

백필터 후단에 설치하여 먼지의 경향 및 양 측정

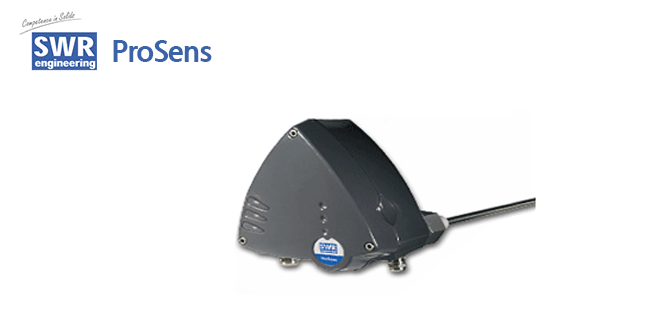

더스트 유량계 종류
Sensor pipe
| ProSens 301 | ProSens 303 | ProSens 304 | ProSens 305 | |
|---|---|---|---|---|
| Field of application | Broken Bag Detection (Relay) |
Trend Monitoring (4...20 mA) |
Emission Measurement (mg/㎥) |
Emission Measurement (mg/㎥) |
| 2 independent alarm relays | yes | yes | yes | yes |
| 4-20 mA signal output | no | yes | yes | yes |
| Parametrisation of limits | yes | yes | yes | yes |
| Diameter of duct | max. 4m | max. 4m | max. 4m | max. 4m |
| Length of sensor rod | 70...1000mm | 70...1000mm | 70...1000mm | 70...1000mm |
| Process temperature | max. 100℃ (std.) 200-350℃(opt.) |
max. 100℃ (std.) 200-350℃(opt.) |
max. 100℃ (std.) 200-700℃(opt.) |
max. 100℃ (std.) 200-700℃(opt.) |
| Ambient temperature | -20...+45℃ | -20...+45℃ | -20...+45℃ | -20...+45℃ |
| Voltage | 24VDC 115VAC 230VAC |
24VDC 115VAC 230VAC |
24VDC 115VAC 230VAC |
24VDC 115VAC 230VAC |
| ATEX | Cat. 1/2 GD | Cat. 1/2 GD | Cat. 1/2 GD | Cat. 1/2 GD |
| TA LUFT | no | no | no | yes |
| BIMSCH | no | no | no | yes |
적용사양
Sensor
| Measurement | Solid particles in a gas flow |
|---|---|
| Objects | |
| Particle size | 0,3 µm or larger |
| Measurement range | 0,1 mg/m³... 1000 g/m³ |
| Temperature | max. 100 ℃ (standard) 200 ...800 ℃ (optional) |
| Pressure | max. 200 kPa |
| Gas velocity | Min. 4 m/s |
| Humidity | 95 % RH or less (non-condensing) |
| Input surge voltage | max. 100 V |
| Measurement principle | Friction / electrostatic detection |
| Damping time constant | 10...180 seconds |
| Output signals | isolated 4...20 mA (S 302) relay 5 A, 24 V AC or DC (S 301/S 302) |
| Ambient temperature | - 20...+ 45 ℃ |
| Sensor rod | stainless steel |
| Insulation of sensor | Teflon (HT: Peek) |
| Enclosure / casing | Aluminium |
| Protection category | IP 65 |
| Power supply | 115 / 230 V AC |
| Power consumption | 3 W |
| Wiring consumption | DIN PG11 port for power cables DIN PG11 port for output signals |
| Weight | approx. 2,3 kg |
