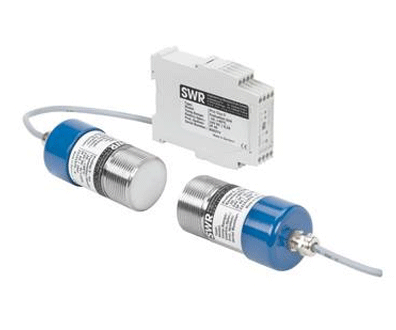

마이크로웨이브 레벨측정기
특징
- 제품 막힘, 레벨, 위치를 실시간 정확히 감지
- 마이크로웨이브를 이용한 비 접촉 방식
- 센서 전단에 제품 흡착시에도 정확한 감지
- 비금속 재질의 이송 벽, 케이스, 배관의 외벽 설치가능(투과성)
- 고온, 고압, 분진 폭발지역 적용가능(아답터 장착)
- 제품 막힘, 제품의 흐름/빈공간
- 0 ~ 4m /18m
화학
제철
시멘트
식품
원리

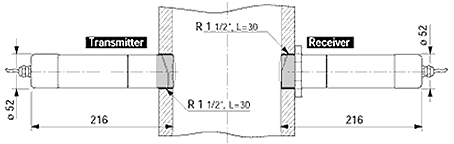

Transmitter에서 송신한 마이크로파를 Receiver에서 수신 여부에 따라 두센서 사이 물체의 존재 여부 확인(transmission 방식)
* 센서면이 서로 마주보고, 같은 level에 설치 되어야 함.(거리: 25m)
* 금속 및 비금속 배관, 탱크 등에 설치(window glass를 사용하여 설치 가능)
적용사례
맥주 거품 모니터링
맥주 제조 공정에서 거품은 모든 공정의 문제, 기준을 초과하는 거품의 성장을 방지하기 위하여 투명 점검 창으로 거품을 감지 하거나 상태를 감시
시멘트 공장에서 보풀의 적량 공급 모니터링
스크류컨베이어로부터 연속적으로 ProGap은 벙커에 포풀 공급의 최소/최대점을 지속적으로 제어함
최소 = 투입 시작
최대 = 투입 중지
최대-최소 = 과다투입방지
쓰레기 소각 모니터링
고온의 소각로 공정에는 센서 보호를 우하여 윈도우를 설치해야하기 때문에 센서의 감도가 저하 될수 밖에 없으나, ProGap은 이런 영향을 전혀 받지 않고 소각로에 투입되는 쓰레기의 양을 제어함
제품사양
Technical Data
| Material | Housing : Stainless steel 1.4571 Sensor-lsolation : POM |
|---|---|
| Protective system | IP 65;DustEx(optional) |
| Working temperature (Process temperature) |
-20... +80℃ -20... +220℃ (with process-adapter) Max. 1000℃ (with ceramic-flange) |
| Ambient temperature | -20... +60℃ |
| Working pressure | Max. 1 bar Max. 20 bar (with process-adapter) |
| Detection range | 0...4m 0...18m > 18 m (on demand) |
| Power supply | 24 V DC (-10/+15%) 24 V AC (-10/+15%) |
| Power consumption | Approx. 1.8 VA |
| Current consumption | Max. 100 mA |
| Relay output max. *Voltage * Current * Capacity |
120 V AC / DC 1.25 A 150 VA, 50 W |
| Response time | 0.25 ...5 s (continuously adjustable) |
| Measuring frequency | K-Band 24.125 GHz (± 100 MHz) |
| Transmitting power | Max. 5 mW |
| Weight | Transmitter: 1.1 kg Receiver: 1.1 kg |
