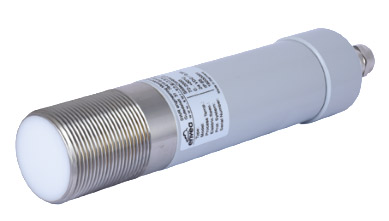

고체 분체 슬라이드 흐름 측정기(SlideControl2.0)
특징:
- 에어 슬라이드 비접촉 측정방식
- 유량에 대한 4 ... 20 mA 추세신 신호출력
- Flow / No Flow 조건의 빠른 인식 및 손쉬운 설정
기술
사용
분말 제품은 많은 산업 분야에서 에어 슬라이드로 이송됩니다.
지금까지는 흐름에 대한 정보를 실시간으로 얻을 수 없었습니다.
SlideControl 2.0 제품은 비접촉 방식으로 슬라이드의 재료 흐름을 모니터하는
센서로 사용할 수 있습니다.
기능
마이크로웨이브를 이용하여 흐르는 물질 표면과 센서 사이의 거리를 측정하여 흐르는 물질의 높이를 측정합니다.
물질 레벨에 대한 정보를 기잔으로 센서는 질량/시간으로 보정할 수 있습니다.
보정된 유량은 4...20mA 신호로 출력됩니다.
또한 릴레이 접점을 알람 및 경보용으로 사용할 수 있습니다.
정지 상태이거나 이송에 방해될 경우 에어 컨베이어에 재료가 남아 있더라도
트랜스미터의 출력 신호는 4mA로 출력됩니다.
유량 계산을 위해 일정한 속도가 필요합니다.
기술
SlideControl 2.0 제품은 센서, 송수기 및 마운팅 키트로 구성됩니다.
센서와 송수신 사이의 거리는 최대 300m입니다.
센서는 추가 보조 전원 공급 장치가 필요하지 않습니다. 센서는 송신기에 의해 작동됩니다.
관련 송수기는 DIN레일 버젼 및 디스플레이(필드하우징) 타입으로 구성되었습니다.

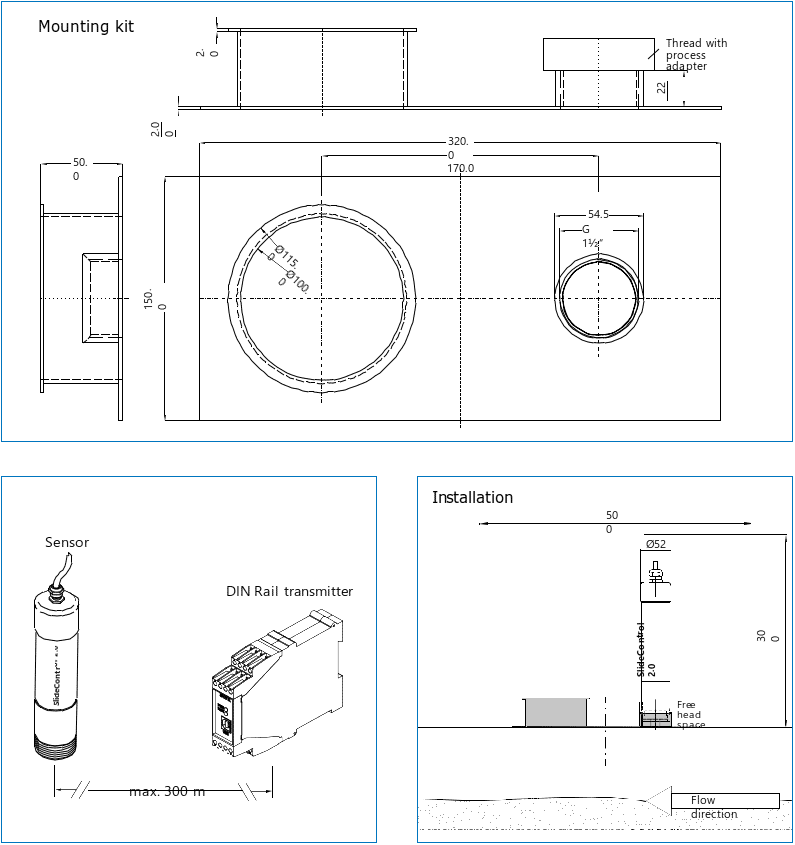

센서장착 플레이트는 아래 그림을 참고하시기 바랍니다.
그외 문의사항이 있으시면 02-087-8700으로 연락주시기 바랍니다.
Technical Data
Sensor
Transmitter (DIN Rail)
Transmitter (field housing)
| Housing material | Stainless steel 1.4571 |
|---|---|
| Process temperature | IP 65 |
| Ambient temperature | -20 … +80 °C -20 … +220 °C (with process adapter) |
| Working pressure | -20 … +60 °C |
| Power supply | 18 … 24 V DC / AC (powered by transmitter) |
| Measuring frequency | 24.125 GHz; ±100 MHz |
| Transmitting power | Max. 5 mW |
| Weight | 1.0 kg |
| Dimensions | Enclosure: length of 216 mm / diameter of 52 mm/td> |
| Thread:length of 30 mm / diameter of G 1½” |
| Power supply | 24 V DC ± 10 % |
|---|---|
| Power consumption | 20 W / 24 VA |
| Protection type | IP 40 to EN 60 529 |
| Ambient operating temperature | -10 … +45 °C |
| Dimensions | 23 x 90 x 118 mm (W x H x D) |
| Weight | Approx. 172 g |
| DIN rail fastening | DIN 60715 TH35 |
| Connection terminals cable cross-section | 0.2 - 2.5 mm² [AWG 24-14] |
| Current output | 1 x 4 … 20 mA (0 … 20 mA), load < 500 Ω |
| Interface | ModBus RTU (RS 485) / USB |
| Pulse output | Open Collector - max. 30 V, 20 mA |
| Relay contact | Max. rated load: 250 V AC Max. peak current: 6 A Max. rated load 230 V AC: 250 VA Max. breaking capacity DC1: 3/110/220 V: 3/0.35/0.2 A Min. switching load: 500 mW (10 V / 5 mA) |
| Data backup | Flash Memory |
| Power supply | 110 / 230 V AC 50 Hz (optional 24 V DC) |
|---|---|
| Power consumption | 20 W / 24 VA |
| Protection type | IP 65 to EN 60 52910.91 |
| Ambient operating temperature | -10 … +45 °C |
| Dimensions | 258 x 237 x 174 mm (W x H x D) |
| Weight | Approx. 2.5 kg |
| Interface | RS 485 (ModBus RTU) / USB |
| Cable screw connectors | 3 x M20 (4.5 - 13 mm Ø) |
| Connection terminals cable cross-section | 0.2 - 2.5 mm² [AWG 24-14] |
| Current output | 3 x 4 … 20 mA (0 … 20 mA), load < 500 Ω |
| Pulse output | Open Collector - max. 30 V, 20 mA |
| Relay contact | Max. rated load: 250 V AC Max. peak current: 6 A Max. rated load 230 V AC: 250 VA Max. breaking capacity DC1: 3/110/220 V: 3/0.35/0.2 A Min. switching load: 500 mW (10 V / 5 mA) |
| Data backup | Flash Memory |
